Что такое узел отбора и зачем он нужен

Узел отбора — это элемент колонны, предназначенный для точного управления процессом отбора продукта. Благодаря ему удается поддерживать более управляемый и стабильный режим ректификации и более точно разделять фракции.

Существует 3 варианта узла отбора:

1. отбор по пару;

2. отбор по жидкости;

3. 2 в 1 комбинация этих 2‑х узлов в один.

Во время перегона внутри колонны одновременно движутся два потока: спиртовые пары поднимаются, а флегма после дефлегматора стекает вниз. От того, какая часть этих потоков направляется в готовый продукт, напрямую зависит качество разделения примесей и крепость получаемого спирта.

Узел отбора применяется преимущественно на ректификационных колоннах, предназначенных для получения спирта высокой степени очистки. Также его используют на некоторых универсальных колоннах, которые могут работать как в режиме дистилляции, так и ректификации.

Узел отбора помогает сократить расход сырья, перегнать спирт сырец “досуха” (без хвостов) путем минимизации спиртопотерь.

Современные самогонные аппараты все чаще комплектуются узлом отбора, поскольку он значительно упрощает управление процессом. Вместо постоянного изменения мощности нагрева или регулировки подачи охлаждающей воды винокур может поддерживать стабильную работу колонны, изменяя только скорость отбора продукта. Это позволяет получать более предсказуемый результат и облегчает разделение «голов», «тела» и «хвостов».

Как работает узел отбора по пару

Принцип работы узла отбора по пару

Узел отбора позволяет собирать спиртовые пары до их конденсации. После прохождения царги с насадками и дефлегматора часть спиртовых паров направляется в холодильник для конденсации и отбора готового продукта, а оставшаяся часть продолжает движение к дефлегматору, где конденсируется и возвращается в колонну в виде флегмы.

Обычно он устанавливается в верхней части колонны перед основным холодильником. Количество пара, поступающего в отбор, регулируется игольчатым или шаровым краном, установленным на узле. Изменяя степень открытия крана, винокур задает скорость отбора без изменения мощности нагрева. Благодаря этому сохраняется стабильное количество флегмы, что положительно влияет на качество ректификации и делает процесс более устойчивым.

Такой способ регулировки позволяет плавно изменять режим работы колонны, обеспечивая более точное разделение фракций и снижая вероятность нарушения тепломассообмена внутри колонны. Такой узел не зависит от увеличения нагрева или перепада температуры воды и отбор фракций будет происходить в заданном темпе. Но при уменьшении нагрева отбор пропорционально снизится. Такой принцип работы идеально подойдет как для получения крепких дистиллятов, так и спиртов.

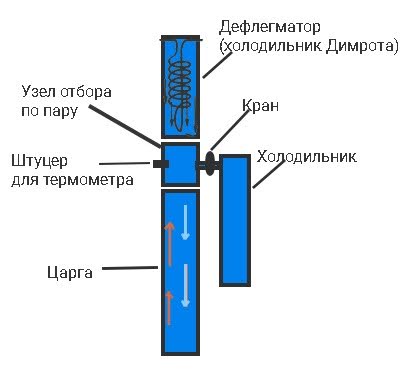

Ректификационная колонна с узлом отбора по пару

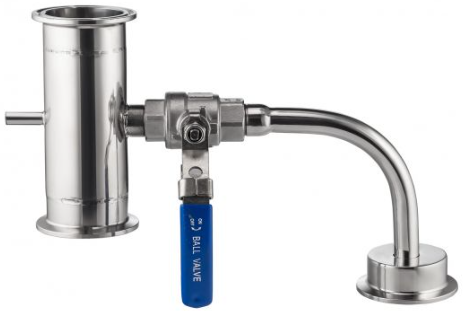

Узел отбора для самогонного аппарата по пару позволяет управлять скоростью отбора с помощью шарового крана, обеспечивая более точную настройку процесса. Такая конструкция дает возможность поддерживать постоянное флегмовое число, благодаря чему скорость отбора остается стабильной даже при незначительных изменениях мощности нагрева или интенсивности охлаждения.

Это означает, что соотношение между количеством продукта, которое отбирается, и количеством флегмы, возвращающейся обратно в колонну, остается практически неизменным. Оптимальным считается флегмовое число 1:3 или 1:4. Иными словами, на одну часть отбираемого продукта в колонну возвращаются три или четыре части флегмы. Именно в таком режиме колонна наиболее эффективно очищает спиртовые пары.

Такое оборудование особенно подходит винокурам, которым важны высокая степень очистки спирта, стабильность процесса и возможность тонкой настройки режима ректификации. Благодаря удобству управления колонны с узлом отбора по пару стали одним из наиболее популярных решений среди современных домашних ректификационных систем.

Как работает узел отбора по жидкости:

Принцип работы узла отбора по жидкости

Узел отбора по жидкости работает по принципу отбора уже сконденсированного продукта. После прохождения через колонну спиртовые пары попадают в дефлегматор, где полностью или частично конденсируются. Образовавшаяся жидкость скапливается в узле отбора, после чего ее поток разделяется: одна часть возвращается в колонну в виде флегмы, а другая через регулирующий игольчатый кран направляется в холодильник и далее в приемную емкость

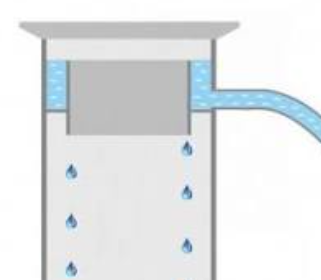

По сути узел отбора по жидкости представляет собой конструкцию “стакан в стакане”. В меньшем стакане накапливается флегма, которая через отвод и кран попадает в доохладитель.

Скорость отбора регулируется исключительно количеством жидкости, поступающей в холодильник. При этом работа дефлегматора остается практически неизменной, а флегмовое число задается положением игольчатого крана. Такой способ позволяет очень точно изменять скорость отбора, что особенно важно во время ректификации и разделения фракций.

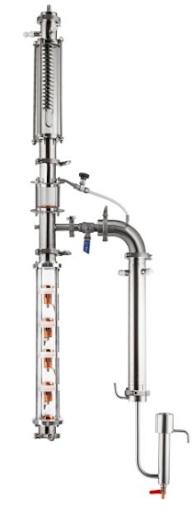

Колонна с узлом отбора по жидкости

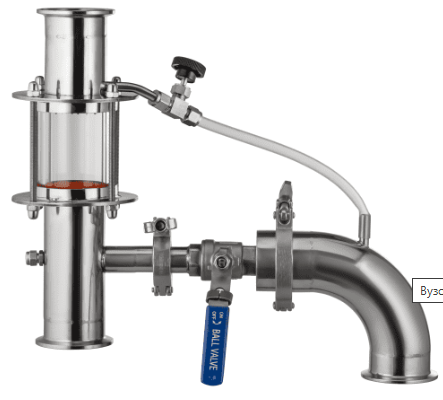

Этот узел имеет множество конструкций. Бывают как отдельные узлы со стаканом, с капельным оросителем, так и в отводе. На фото представлено как раз узел по жидкости в отводе 90 градусов. В нем собирается сконденсированная флегма, после чего жидкость распределяется между возвратом в колонну и отбором готового продукта.

 В зависимости от места его расположения можно производить как головных фракций и тела, так и отбор хвостов:

•  Если узел отбора по жидкости находится между царгой и кубом - он эффективно будет удалять хвосты.

• Узел, который располагается под дефлегматором (холодильником димрота) эффективно будет отбирать головные фракции и тело.

Колонны с жидкостным отбором чаще всего применяются для ректификации, когда требуется максимально точное управление процессом и получение спирта крепостью до 96,6%

Самыми популярными среди узлов отбора являются комбинирование 2-х узлов. Их так и называют узел отбора 2 в 1. Его верхняя часть - это узел отбора по жидкости нижняя узел отбора по пару. Данная комбинация упрощает отбор, позволяет настроить его так, чтобы полностью собрать все спиртовые фракции без потерь и с минимальным количеством хвостов.

Отличие узла отбора по пару и по жидкости

Основные конструктивные различия в работе с фракциями. Узел по пару - работает с паром. Узел по жидкости, работает с флегмой.

Различается и принцип регулировки. При паровом отборе скорость определяется количеством пара, направляемого в холодильник. При жидкостном регулируется объем уже сконденсированного продукта, поступающего в отбор.

С точки зрения качества конечного продукта оба варианта способны обеспечить получение спирта высокой степени очистки. При правильной настройке различий в качестве практически нет. Намного большее влияние оказывают высота колонны, количество насадки, мощность нагрева и соблюдение режима ректификации.

По сложности эксплуатации жидкостный узел обычно считается более простым в освоении, поскольку обеспечивает плавную регулировку отбора игольчатым краном. Паровой узел требует более точного понимания взаимосвязи между мощностью нагрева, производительностью дефлегматора и скоростью отбора.

Плюсы и минусы каждого варианта

Плюсы и минусы узла отбора по пару

• Стабильное флегмовое число. Даже при небольших изменениях мощности нагрева скорость отбора изменяется пропорционально, благодаря чему режим ректификации остается устойчивым.

• Простая конструкция. Минимальное количество деталей, требующих обслуживания.

• Требует определенного опыта в управлении. Для получения стабильного результата требуется правильно подобрать мощность нагрева и производительность системы охлаждения.

Такой вариант хорошо подходит пользователям, которые уже имеют опыт работы с ректификационными колоннами и хотят максимально стабилизировать процесс отбора.

Плюсы и минусы узла отбора по жидкости

• Удобство эксплуатации. Все регулировки выполняются одним игольчатым краном без необходимости постоянно изменять параметры охлаждения.

• Высокая точность регулировки. Скорость отбора изменяется плавно, что облегчает выделение головных и хвостовых фракций.

• Сложная конструкция узла  которая повышает его конечную стоимость.

Жидкостный отбор станет отличным выбором для пользователей, которым важна максимальная точность управления процессом и комфорт во время длительной ректификации.

Что лучше: узел отбора по пару или по жидкости

Однозначным победителем станет узел 2 в 1 который позволяет работать с обеими фракциями. Верхняя часть собирает флегму и позволяет капельно отобрать ее, нижняя часть выделяет паровую зону, в которой концентрируется пары спирта в отборный канал и направляет их в холодильник.

В итоге ваше оборудование будет работать плавно, не зависеть от перепадов мощности нагрева или охлаждения. Работая с ним вы получите максимальную плавность отбора и чистый конечный продукт.

Новичкам чаще рекомендуют колонны с жидкостным отбором, поскольку ими легче управлять и проще освоить процесс ректификации. Опытные пользователи выбирают тот вариант, который лучше соответствует их привычному способу работы и особенностям оборудования и чаще всего это узле отбора по пару, для тех кто хочет быть экономнее, а для тех кто хочет максимально упростить свою работу - узел отбора 2 в 1.

Какой узел отбора выбрать для ректификации

Выбор узла отбора зависит прежде всего от целей использования колонны.

Если основной задачей является получение спирта-ректификата высокой крепости с максимально точным разделением фракций, подойдет как паровой, так и жидкостный узел отбора. При правильной настройке оба варианта обеспечивают высокое качество конечного продукта.

Перед покупкой рекомендуется обратить внимание на качество изготовления узла, материал корпуса, удобство регулировки, совместимость с диаметром колонны. Правильно подобранный узел отбора сделает процесс ректификации более стабильным, удобным и позволит получать спирт высокого качества.
